Фундаментные балки ФБ
|
Изделие |
Размеры (см) |
Масса (кг) |
Цена (руб) |
||
|
L |
B |
H |
|||
|
ФБ 6-1 |
595 |
26 |
45 |
1 550 |
9 880 |
|
ФБ 6-2 |
505 |
26 |
45 |
1 300 |
7 550 |
|
ФБ 6-3 |
475 |
26 |
45 |
1 225 |
7 420 |
|
ФБ 6-4 |
445 |
26 |
45 |
1 150 |
6 610 |
|
ФБ 6-5 |
430 |
26 |
45 |
1 100 |
6 130 |
|
ФБ 6-6 |
595 |
26 |
45 |
1 600 |
8 840 |
|
ФБ 6-7 |
505 |
26 |
45 |
1 300 |
8 770 |
|
ФБ 6-8 |
475 |
26 |
45 |
1 600 |
7 320 |
|
ФБ 6-9 |
445 |
26 |
45 |
1 600 |
8 550 |
|
ФБ 6-10 |
430 |
26 |
45 |
1 800 |
6 840 |
|
ФБ 6-11 |
595 |
40 |
45 |
1 780 |
11 900 |
|
ФБ 6-12 |
505 |
40 |
45 |
1 500 |
9 450 |
|
ФБ 6-13 |
475 |
40 |
45 |
1 400 |
8 760 |
|
ФБ 6-14 |
445 |
40 |
45 |
1 300 |
8 240 |
|
ФБ 6-17 |
505 |
40 |
45 |
1 500 |
9 310 |
|
ФБ 6-18 |
595 |
40 |
45 |
1 800 |
13 690 |
|
ФБ 6-19 |
505 |
40 |
45 |
1 510 |
8 840 |
|
ФБ 6-20 |
475 |
40 |
45 |
1 420 |
8 650 |
|
ФБ 6-21 |
445 |
40 |
45 |
1 330 |
7 750 |
|
ФБ 6-22 |
430 |
40 |
45 |
1 280 |
7 360 |
|
ФБ 6-28 |
595 |
52 |
45 |
2 220 |
14 430 |
|
ФБ 6-29 |
505 |
52 |
45 |
1 680 |
10 320 |
|
ФБ 6-35 |
595 |
52 |
45 |
2 220 |
15 230 |
|
ФБ 6-40 |
595 |
20 |
30 |
800 |
5 850 |
|
ФБ 6-45 |
595 |
30 |
30 |
1 030 |
6 420 |
Железобетонные балки ФБ от прочих ЖБИ, используемых для обустройства фундамента, отличаются следующими параметрами:

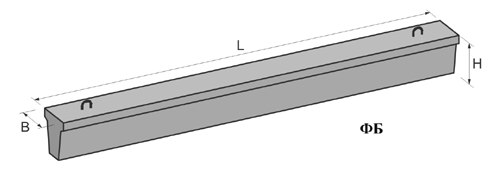

- По форме эти балки представляют собой вытянутые по длине железобетонные изделия таврового сечения (напоминающего букву Т) с плоским верхом и более узким основанием.
- По габаритам фундаментные балки различаются длиной, высотой и шириной. Длина железобетонных фундаментных балок варьируется в диапазоне 430 – 595 см (5 вариантов). Ширина изделия определяется по верхней плоской крышке и представлена также пятью размерами от 20 до 52 см. Высота фактически всех модификаций ФБ составляет 45 см, за исключением позиции ФБ 6-40 и ФБ 6-45, высота которых - 30 см.
Производятся железобетонные изделия ФБ в строгом соответствии с требованиями ГОСТа 28737-90 из бетона тяжелых сортов плотной структуры со сварным металлическим каркасом.
Представляемые в данном разделе железобетонные изделия используются при строительстве зданий с наружными и внутренними стенами из панельных и штучных материалов, возводимых на отдельном фундаменте. Задача балок ФБ в данном случае сводится к обеспечению опоры должного качества для стен.
На выбор конкретной модификации балок влияет:
- Размер шага колонн (обычно 6м)
- Габариты подколонников,
- Глубина залегания обустраиваемого фундамента.
Все необходимые для выбора параметры отражены в маркировке ЖБИ. Например, ФБ-6-10, где ФБ означает «фундаментная балка», цифра «6» указывает на шаг стены здания в метрах (в данном случае 6м), последняя цифра маркировки говорит о номинальной несущей способности.
Балки ФБ с шестиметровым шагом колонн используются для строительства зданий с самонесущими стенами из крупных блоков толщиной 400, 500 мм и панелей толщиной 200, 250 и 300 мм, а также для сооружений со стенами из навесных панелей 200, 250 и 300 мм толщиной.
Чаще всего данные ЖБИ на территории Москвы и других российских регионов используют для возведения, как сплошных стен, так и конструкций с окнами и дверьми.
