Шахты лифтовые
Чтобы оформить заказ и получить дополнительную информацию звоните по телефонам:
8(499)702-31-03
| Марка изделия | Объем изд., м3 | Вес изд., т | Размеры | Цена с НДС (руб.) |
Объёмные элементы шахт лифтов Серия ПД-4 |
||||
| 4 ШЛ 1-1 (ограждение С-1,С-2) | 3,5 | 8,75 | 4600х1930х2780 | 57 205,6 |
| 4 ШЛ 2-1 (верхний добор) | 2,07 | 5,18 | 4600х1930х1600 | 33 833 |
| 4 ШЛ 3-1 (нижний добор) | 1,76 | 4,4 | 4600х1930х1160 | 28 766,1 |
| 4 ШЛ 4-1 (добор) | 0,73 | 1,83 | 4600х1930х480 | 11 932,4 |
Опорные балки |
||||
| 4 БН-4 (опорный блок) | 3,2 | 8 | 4600х1930х990 | 52 302 |
| 4 БН 4-1 (опорный блок) | 2,83 | 7,1 | 4600х1930х815 | 47 845,8 |
| 4 БН 4-1и (опорный блок) | 2,83 | 7,08 | 4600х1930х815 | 54 307,6 |
| 4 ВШ-1 (вентиляционный блок) | 0,89 | 2,11 | 2320х1520х1500 | 14 547,5 |
Объёмные элементы шахт лифтов Серия П-46М |
||||
| 4 ШЛ 1-1а (ограждение С-1,С-2) | 3,08 | 7,23 | 4600х1930х2780 | 51 877,7 |
| 4 ШЛ 3-1а (верхний добор) | 1,24 | 2,92 | 4600х1930х920 | 20 886,3 |
| ШЛГ 50сл-28/ШЛГ 50сл-28-1(ограждение С-1) | 2,5 | 6,25 | 2920х1930х2790 | 37 065,7 |
| ШЛ 32с-28/ШЛ 32с-28-1 (ограждениеС-2) | 1,99 | 4,96 | 1820х1930х2790 | 28 229,1 |
| БН 1819 л 32-1 (опорный блок) | 1,83 | 4,58 | 1820х1930х830 | 30 131,2 |
| БН 2919 лг 50-1 (опорный блок) | 3 | 7,5 | 2920х1930х830 | 50 529,9 |
| ШЛГ 509 (верхний элемент) | 0,89 | 2,23 | 2920х1930х890 | 14 991,4 |
| ШЛГ 509-1п (верхний элемент) | 0,74 | 1,85 | 2920х1930х890 | 12 464,9 |
| 5 ШЛ 4609 (добор) | 1,3 | 3,25 | 4600х1930х880 | 21 897,2 |
| ШЛ 32с-14 (нижний элемент) | 1,09 | 2,73 | 1820х1930х1390 | 18 359,8 |
| ШЛ 32с-14-В1 | 1,09 | 3,73 | 1820х1930х1391 | 18 359,8 |
| ШЛГ 50-14 (нижний элемент) | 1,39 | 3,48 | 2920х1930х1390 | 23 412,9 |
| ШЛГ 50-14-В1 | 1,39 | 3,48 | 2920х1930х1391 | 23 412,9 |
| ШЛГ 32с-9 (верхний элемент) | 0,7 | 1,75 | 1820х1930х890 | 11 790,9 |
| ШЛ 32с-9д-1 (верхний элемент) | 0,63 | 1,59 | 1820х1930х890 | 10 612,2 |
| ШЛ 32с-30/ШЛ 32с-30-1 (ограждение С-2) | 2,15 | 5,38 | 1820х1930х2990 | 30 488,8 |
| ШЛ 32с-3 (добор) (прокладка) | 0,221 | 0,51 | 1820х1930х290 | 4 253,9 |
| ШЛГ 50сл-3 (добор) (прокладка) | 0,285 | 0,71 | 2920х1930х290 | 4 954,2 |
| ШЛГ 50сл-3л (добор) | 0,265 | 0,663 | 2920х1930х270 | 4 464,3 |
| ШЛ 32с-3л (добор) | 0,206 | 0,515 | 1820х1930х270 | 3 470,7 |
| ШЛГ 50п 9-В1 | 0,927 | 2,32 | 2780х2120х890 | 15 614,7 |
| ШЛГ 50сл-30/ШЛГ 50сл-30-1 (огражде6ние С-1) | 2,69 | 6,72 | 2920х1930х2990 | 39 882 |
| ШЛГ 50сл-30-1и (ограждение С-1) | 2,69 | 6,72 | 2920х1930х2990 | 39 882 |
| ШЛГ 50п-30-В1/ШЛГ 50п-30-1-В1 (огр. С-1) | 2,93 | 7,33 | 2780х2120х2990 | 43 441,3 |
| ШЛ 50с-30-В1/ШЛ 50с-30-1-В1 (огр. С-1) | 2,5 | 6,25 | 2230х2020х2990 | 35 463,7 |
| ШЛ 40с-9б (В 22,5) | 0,7 | 1,75 | 1820х1930х890 | 11 790,9 |
| ШЛ 40с-3в (В 22,5) | 0,23 | 0,575 | 1820х1930х290 | 4 418,3 |
| ШЛГ 63с-30/ШЛГ 63с-30-1 (В 22,5) | 2,69 | 6,72 | 2920х1930х2990 | 45 308,9 |
| ШЛГ 63с-9б (В 22,5) | 0,89 | 2,23 | 2920х1930х890 | 14 991,4 |
| ШЛГ 63с-3в (В 22,5) | 0,29 | 0,73 | 2920х1930х290 | 5 570,6 |
| ШЛ 40с-30/ШЛ 40с-30-1 (В 22,5) | 2,13 | 5,33 | 1820х1930х2990 | 35 876,6 |
| ШЛГ 63с-14и (В 22,5) | 1,34 | 3,35 | 2920х1930х1340 | 22 569,9 |
| ШЛГ 63с-14д (В 22,5) | 1,15 | 2,88 | 2920х1930х1390 | 19 370,6 |
| ШЛГ 63с-14 (В 22,5) | 1,39 | 3,48 | 2920х1930х1390 | 23 297,9 |
| ШЛГ 63с-14а (В 22,5) | 1,2 | 3 | 2920х1930х1390 | 20 212,4 |
| ШЛГ 63с-12 (В 22,5) | 1,18 | 2,95 | 2920х1930х1180 | 19 875,5 |
| ШЛ 40с-14д (В 22,5) | 0,85 | 2,13 | 1820х1930х1390 | 14 317,5 |
| ШЛ 40с-14а (В 22,5) | 0,92 | 2,3 | 1820х1930х1390 | 15 496,3 |
| ШЛ 40с-14 (В 22,5) | 1,09 | 2,73 | 1820х1930х1390 | 18 356,8 |
| ШЛ 40с-12 (В 22,5) | 0,92 | 2,3 | 1820х1930х1180 | 15 496,3 |
| ШЛ 32с9-1л-В1/ШЛ 32с9-1п-В1 | 0,622 | 1,56 | 1820х1930х890 | 11 748,4 |
| ШЛГ 5014и (В 22,5) | 1,39 | 3,48 | 2920х1930х1390 | 24 358,2 |
| ШЛГ 509-1и (В 20) | 0,83 | 2,03 | 2920х1930х890 | 16 404,8 |
| ШЛ 32с9-1ип (В 20) | 0,65 | 1,59 | 1820х1930х890 | 12 798,2 |
| ШЛ 32с12А | 0,92 | 2,3 | 1820х1930х1180 | 15 423,8 |
| ШЛГ 5012А | 1,18 | 2,95 | 2820х1930х1180 | 19 875,5 |
| ШЛГ 50п3-В1 | 0,298 | 0,745 | 2230х2020х290 | 5 741,9 |
| ШЛ 50п6-В1 | 0,611 | 1,528 | 2780х2120х590 | 10 282,2 |
Объёмные элементы шахт лифтов Серия ГМС |
||||
| 4 ШЛ 1-1а-3(ограждение С-1,С-2) | 3,48 | 8,7 | 4600х1930х2980 | 60 120,9 |
| 4 ШЛ 3-1-3 | 2,08 | 5,2 | 4600х1930х1370 | 35 935,2 |
| 4 ШЛ 4-1-3 | 1,3 | 3,055 | 4600х1930х860 | 22 459,5 |
| 4 ШЛ 3-1АГ | 2,29 | 5,68 | 4600х1930х1610 | 39 562,3 |
| ШЛГ 5014-16 ГМС | 1,54 | 3,85 | 2920х1930х1600 | 26 605,3 |
| 4 ШЛ 4-1-3к | 1,3 | 3,25 | 4600х1930х820 | 22 459,5 |
| 4 ШЛ 3-1АГК | 2,49 | 6,22 | 4600х1930х1610 | 43 018,1 |
| Ограждение С-1 | 0,014 | 760,2 | ||
| Ограждение С-2 | 0,009 | 580,8 | ||
| Прокладка | 9,2 | |||
Плиты перекрытий машинного отделения лифта |
||||
| ПВ 32с-1и | 0,62 | 1,55 | 1660х1930х200 | 10 808,9 |
| ПВ 32с-1 | 0,66 | 1,65 | 1930х1820х200 | 11 506,9 |
| ПВ 33с-1 | 1,78 | 4,45 | 4600х1930х200 | 31 032,8 |
| ПВГ 50 | 1,08 | 2,7 | 1930х2920х200 | 18 828,9 |

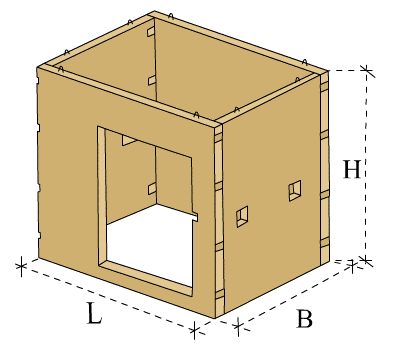

Шахта лифта это пространство, в котором перемещаются кабина, противовес и (или) уравновешивающие устройства кабины.
Конструкции шахт лифтов в зависимости от назначения и расположения по высоте шахты подразделяются на следующие типы:
ШЛН - объемные элементы шахт лифтов (далее - блоки) нижние;
ШЛС - блоки средние (основные);
ШЛВ - блоки верхние; ПЛ - плиты перекрытия над шахтами лифтов (далее - плиты перекрытия);
ПП - плиты пола приямка шахт лифтов (далее - плиты приямка);
ТЛ - тумбы под буферы кабин лифтов (далее - тумбы).
Шахты лифта изготавлиаются по ГОСТ 17538-82.
