Стойки железобетонные СК 22, СК 26, СЦ, СЦП, СКЦ, СТ

Чтобы оформить заказ и получить дополнительную информацию звоните по телефону:

+7 (903) 519-05-37, +7 (495) 136-59-85- звонок из Москвы и МО

Так же Вы можете отправить заявку на e-mail:glavgbi@list.ru

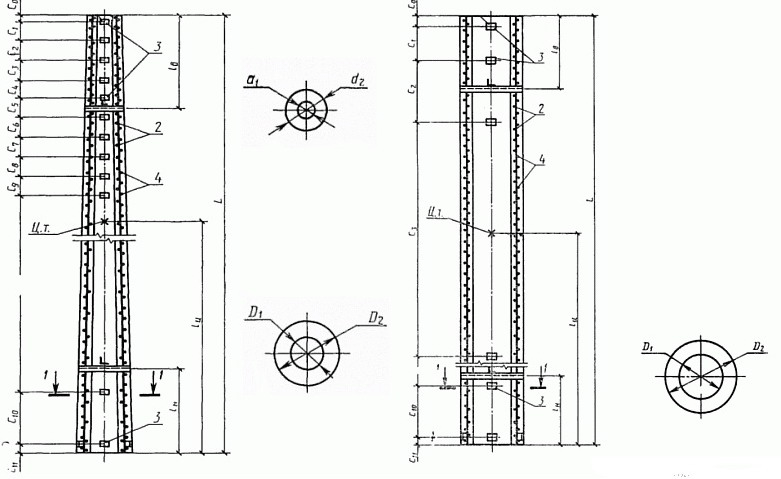

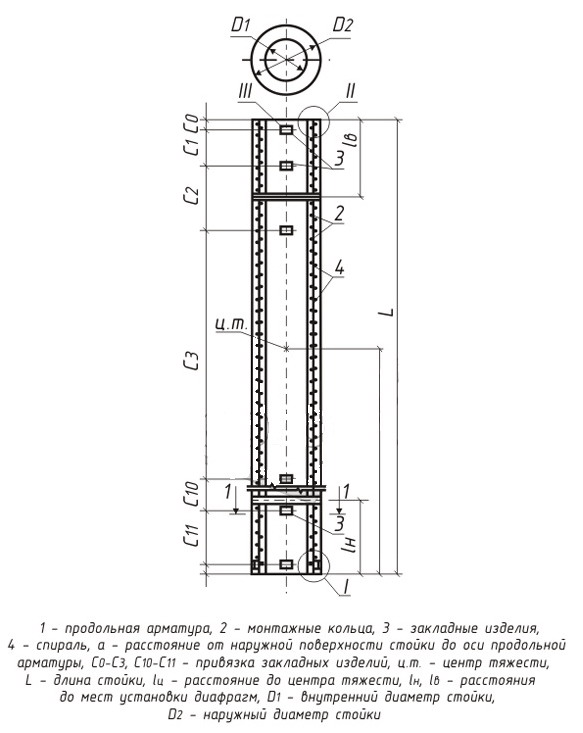

Стойки конические железобетонные центрифугированные

(СК 22, СК 26)

Наименование изделия	Размеры, мм					Класс бетона	изгибающий момент, тс/м	Вес, кг	Цена, руб
Наименование изделия	L	D1	D2	d1	d2	Класс бетона	изгибающий момент, тс/м	Вес, кг	Цена, руб
СК 22.1-1.1	22600	440	650	330	540	В30	27,00	4819	52175
СК 22.1-2.1	22600	440	650	330	540	В30	33,24	4847	54390

СК 22.2-1.1	22600	440	650	310	490	В40	53,54	6418	69252
СК 22.2-1.3	22600	440	650	310	490	-	-	-	58445
СК 22.3-1.1	22600	440	650	310	510	В40	30,22	6086	62958
СК 22.4-2.1	22600	440	650	310	510	-	-	-	по запросу
СК 26.1-1.1	26000	410	650	300	500	В40	47,12	6821	64798
СК 26.1-1.3	26000	410	650	300	500	-	-	-	по запросу
СК 26.1-2.1	26000	410	650	300	500	В40	47,12	6849	66240
СК 26.1-2.3	26000	410	650	300	500	-	-	-	65248
СК 26.1-3.1	26000	410	650	300	500	В40	54,19	6992	68244
СК 26.1-3.3	26000	410	650	300	500	-	-	-	по запросу
СК 26.1-5.1	26000	410	650	300	500	-	-	-	по запросу
СК 26.1-6.0	26000	410	650	300	500	В40	46,48	6984	по запросу
СК 26.1-6.1	26000	410	650	300	500	В40	46,21	6910	68144
СК 26.2-1.1	26000	410	650	230	504	В40	46,12	6952	65248
СК 26.2-3.1	26000	410	650	230	504	-	-	-	по запросу
СК 26.3-2.1	26000	410	650	310	520	В40	48,23	6075	по запросу

Стойки СК 22, СК 26 предназначены для опор высоковольтных линий электропередачи, напряжением от 35 кВ до 750 кВ. Стойки производятся из тяжелого бетона, средняя плотность которого составляет более 2200 и до 2500 кг/м3. Могут использоваться в среде имеющей агрессивную степень воздействия на конструкции из железобетона. Длина стоек 22 м. и 26 м. соответственно.
Стойки изготавливаемые нишам заводом соотвествуют требованиям действующего стандарта и технической документации. Соответствуют требованиям ГОСТ 22687.0-85, ГОСТ 22687.0-85, ГОСТ 22687.3-85. Код ОКП 58 6311, код КУГН 16012.

Стойки предназначены для применения:
В I - VII районах по давлению ветра и в I - IV районах по толщине стенки гололеда согласно СНиП 2.01.07-85 при сейсмичности площадки строительства 9 баллов включительно
При расчетной температуре наружного воздуха (наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 55°С включительно.

Стойки конические (цилиндрические) железобетонные центрифугированные

Цилиндрические стойки предназначены для стоек порталов ошиновки открытых распределительных устройств 220, 330 кВ, трансформаторных групп, прожекторных мачти отделно стоящих молниеотводов. Стойки железобетонные центрифугированные широко применяется при обустройстве различных видов ЛЭП (линий электропередач), а также на электрической железной дороге, в виде основ для линий связи.
Для принятия наибольшей нагрузки от проводов (к примеру, промежуток между опорами 250- 300 м) используют опоры пространственной конструкции. Все элементы таких опор изготавливаются центрифугированием. Стойки, траверсы соединяют с помощью сварки стальных соединений хомутов к закладным деталям в стойках.
Основы или стойки (железобетонные центрифугированные) опор бывают цельными с переменным сечением, длина которых составляет 26 м или состоят из отдельных звеньев длиной 6-7,5 м различного диаметра. Опоры рассчитывают на изгиб с прокруткой, с учетом, что в холодное время может произойти обледенение проводов и их разрыв.

Наименование изделия	Размеры, мм.			Класс бетона	изгибающий момент тс/м	Вес, кг.	Цена, руб.	изображение
Наименование изделия	L	d	D	Класс бетона	изгибающий момент тс/м	Вес, кг.	Цена, руб.	изображение
СЦП-1	22200	440	560	В40	-	4850	53601
СЦП-1а	19450	450	560	В40	-	4250	52980
СЦП-1в	14000	450	560	В40	-	3050	53580
СЦП 2 с крышкой КБ-2	19450	440	560	B40	-	4250	53780
СЦП 195-310	19450	450	560	В40	-	4250	51337
СЦП 195-310а	1950	450	560	-	-	-	51737
СЦП 220-350	22200	450	560	В40	-	4850	55533
СЦ 22.1-1.1	22200	450	560	-	48,2	5820	по запросу
СКЦ-10,5/051 (ВС-2)	-	-	-	-	-	-	по запросу
СКЦ-14/065 (ВС-3)	14000			В30	28,8	3750	по запросу
